Cum treci de la 2D la 3D/BIM în proiectarea de instalații cu AX3000 și ALLPLAN
În proiectarea instalațiilor, o modificare aparent minoră poate însemna câteva ore bune de muncă. Muți un traseu de ventilație, verifici dacă interferează cu structura, refaci calculele și actualizezi planurile. Între timp, apare o modificare de arhitectură și o parte din operațiuni trebuie reluate.
Pentru proiectanții obișnuiți să lucreze în 2D, trecerea la modelarea 3D/BIM poate simplifica aceste etape. Integrarea dintre AX3000 și ALLPLAN permite proiectarea instalațiilor, realizarea calculelor și pregătirea documentației tehnice într-un mediu BIM comun, în care traseele pot fi urmărite și verificate direct în modelul clădirii.
Dar cum funcționează concret și ce se schimbă în activitatea de proiectare?
Mai puține operațiuni manuale, mai mult control asupra proiectului
Într-un flux de lucru bazat pe desene 2D, coordonarea instalațiilor cu arhitectura și structura presupune verificarea mai multor planșe. O conductă care pare corect poziționată în plan poate intersecta o grindă sau poate ocupa spațiul rezervat altei instalații.

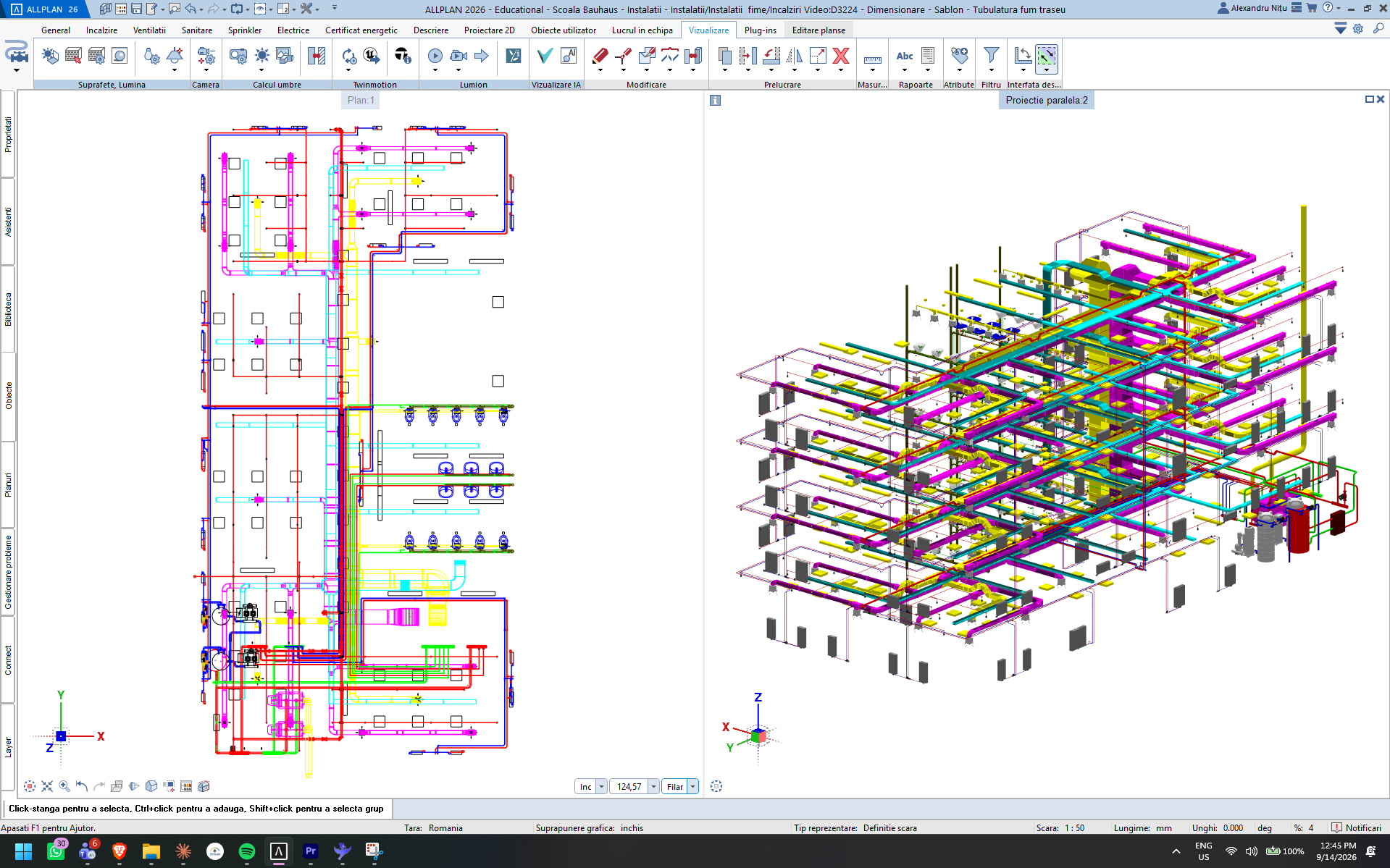

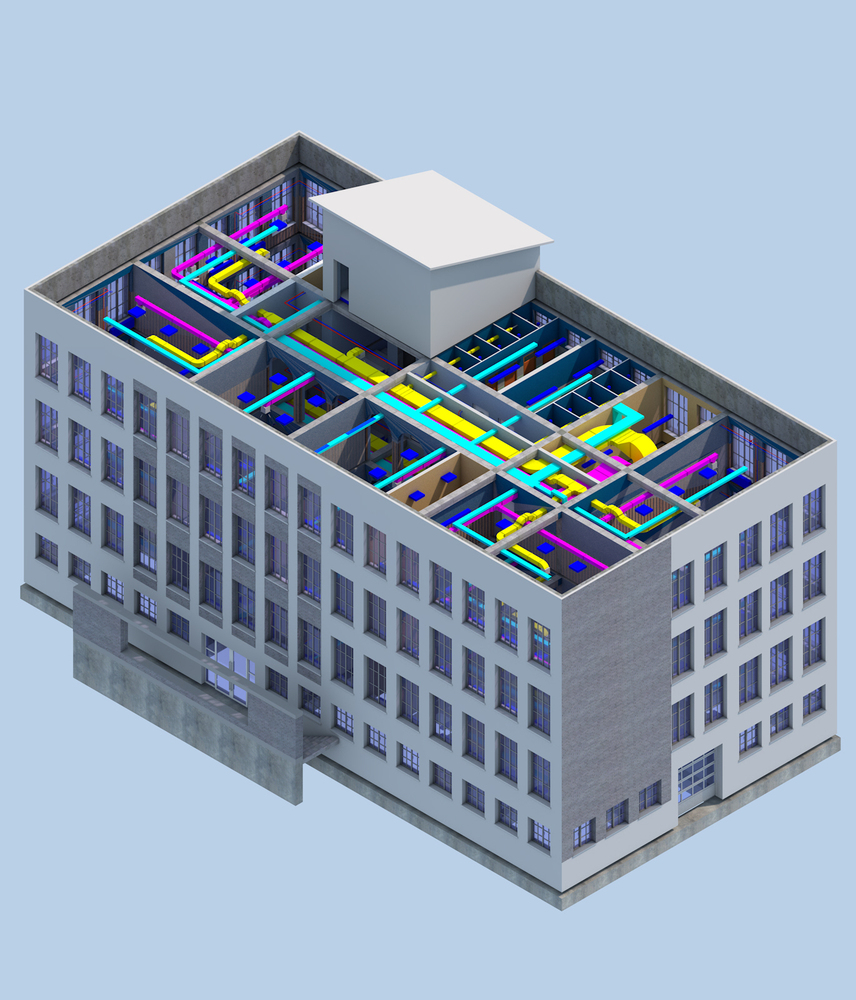

Într-un model 3D, aceste situații devin mai ușor de identificat. Traseele de ventilație, încălzire, alimentare cu apă, canalizare sau instalații electrice pot fi reprezentate în raport cu celelalte elemente ale clădirii.
AX3000 funcționează integrat cu ALLPLAN, astfel încât proiectantul poate realiza modelarea și calculele necesare fără să transfere repetat informațiile între aplicații.
Un alt avantaj este legătura dintre model și documentația tehnică. Listele de cantități, calculele și informațiile despre elementele proiectate pot fi generate folosind datele introduse în model, reducând o parte dintre operațiunile manuale.
Vrei să vezi cum ar funcționa AX3000 în proiectele tale? Poți programa un demo gratuit cu echipa ALLBIM NET și poți discuta despre specialitățile și funcțiile care te interesează.
Ventilație: de la trasarea conductelor la verificarea pierderilor de presiune
AX3000 acoperă patru domenii principale: ventilație, încălzire, instalații sanitare și electrice. Fiecare modul include instrumente dedicate pentru modelare, dimensionare și calcul, iar integrarea cu ALLPLAN permite coordonarea lor în modelul 3D al clădirii.
Proiectarea unei rețele de ventilație presupune mai mult decât desenarea conductelor. Traseele trebuie dimensionate, gurile de admisie trebuie racordate, iar pierderile de presiune și eventualele interferențe cu alte elemente trebuie verificate.
AX3000 automatizează o parte dintre aceste operațiuni. Gurile de admisie pot fi racordate automat la traseul principal, conductele pot fi predimensionate, iar proiectantul are la dispoziție instrumente pentru calcule acustice și verificarea coliziunilor.
Încălzire: calcule și dimensionări pornind de la model
Pentru instalațiile de încălzire, AX3000 permite determinarea necesarului termic și dimensionarea conductelor pe baza informațiilor din modelul clădirii.
Turul și returul pot fi desenate simultan, iar radiatoarele pot fi conectate automat. Astfel, proiectantul poate urmări rețeaua în 3D și poate realiza ajustări fără să refacă manual fiecare element.
Instalații sanitare: trasee 3D și dimensionare automată
Modulul pentru instalații sanitare permite proiectarea rețelelor de alimentare cu apă, canalizare și sprinklere.
Conductele pot fi racordate automat la consumatori, dimensionarea poate ține cont de factorii de simultaneitate, iar pantele pentru canalizare pot fi calculate automat.
Aceste funcții sunt utile mai ales în proiectele în care traseele trebuie adaptate frecvent sau coordonate cu alte instalații.
Instalații electrice: modelare și liste de cantități
AX3000 include biblioteci de prize, întrerupătoare și corpuri de iluminat, care pot fi amplasate în modelul clădirii.
Traseele de cabluri pot fi modelate în 3D, proiectul poate fi exportat în DIALux pentru calcule iluminotehnice, iar listele de cantități pot fi generate din elementele proiectate.
Ce se întâmplă când instalațiile se intersectează?
Una dintre provocările proiectării de instalații este coordonarea dintre specialități.
O conductă de ventilație poate intersecta o grindă, un traseu de încălzire poate ocupa spațiul rezervat instalațiilor electrice, iar o modificare de arhitectură poate impune repoziționarea mai multor rețele.

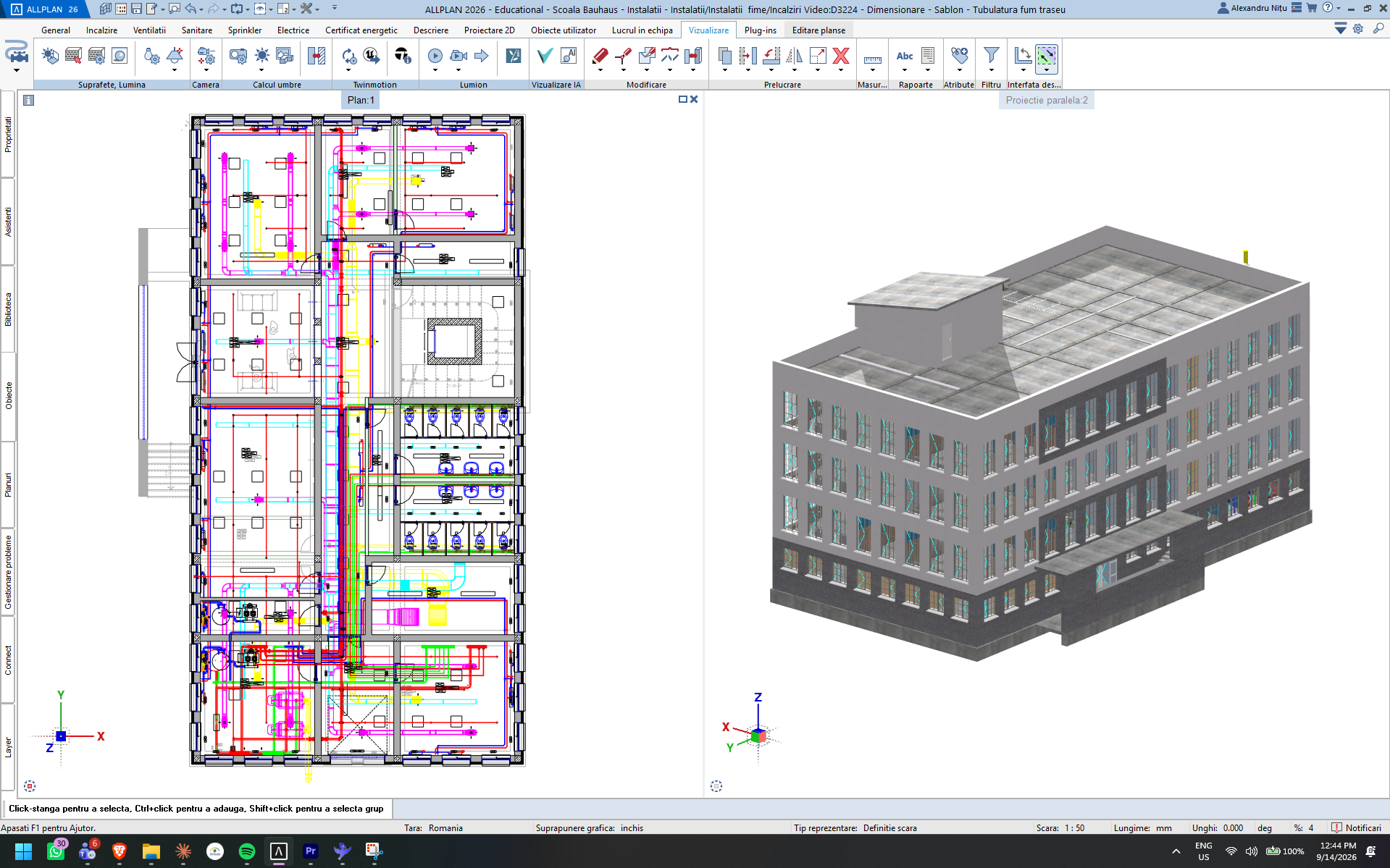

Cu AX3000 și ALLPLAN, aceste situații pot fi analizate în modelul BIM, înainte de execuție. Proiectantul poate identifica interferențele, poate ajusta traseele și poate verifica modul în care instalațiile se integrează în clădire.
În plus, calculele și listele de cantități sunt asociate elementelor proiectate, ceea ce facilitează pregătirea documentației și actualizarea informațiilor pe parcursul proiectării.
Ai nevoie de toate cele patru module AX3000?
Nu neapărat. Un proiectant specializat în instalații de încălzire are alte cerințe decât un birou care coordonează toate specialitățile MEP.
AX3000 poate fi configurat în funcție de activitatea fiecărui proiectant. Poți alege un singur modul, o combinație de două sau trei specialități ori pachetul complet, care include ventilație, încălzire, sanitare și electrice.
ALLBIM NET pune la dispoziție și pachete care combină Allplan Concept cu modulele AX3000. Acestea includ funcțiile Allplan Concept, acces la serviciile Allplan Cloud, actualizări software pe durata abonamentului și suport tehnic.
Astfel, poți începe cu instrumentele necesare proiectelor actuale și poți extinde configurația în funcție de cerințele viitoare.
Cum ar arăta un proiect realizat cu AX3000 și ALLPLAN?
Cel mai simplu mod de a înțelege diferențele dintre lucrul în 2D și proiectarea 3D/BIM este să urmărești un flux de lucru concret.
Cum se trasează o rețea de ventilație? Cum se dimensionează conductele? Ce se întâmplă când un traseu intersectează un element structural? Cum se generează listele de cantități?
Acestea sunt câteva dintre operațiunile pe care le poți explora într-o demonstrație AX3000.
ALLBIM NET oferă posibilitatea de a programa un demo gratuit cu echipa sa de specialiști. Poți discuta despre specialitățile în care lucrezi, despre funcțiile care te interesează și despre configurația potrivită pentru proiectele tale.
După completarea formularului, vei primi pe email informațiile necesare pentru programarea demonstrației.
